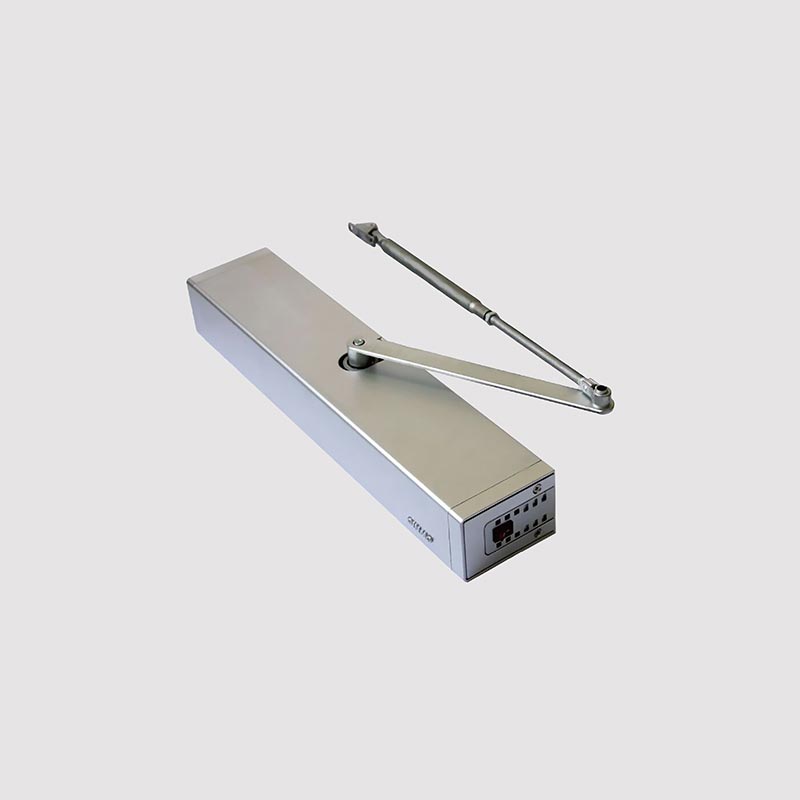

Operador de giro automático de 300 kg

OWNIC é um fabricante com sede na China capaz de fornecer Operadores de Balanço Automáticos de 300 kg de alta qualidade. Comparado com o modelo de 150 kg, este operador de porta batente oferece desempenho superior em termos de resistência ao vento, operação de alta frequência e controle de alto torque, tornando-o ideal para sistemas de portas industriais.

Dados Técnicos:

Como funciona o Operador de Balanço Automático de 300 kg?

1. Sinal de disparo: A abertura da porta pode ser acionada por vários métodos, como sensores infravermelhos ou micro-ondas, botões manuais, sistemas de controle de acesso, etc.

2. Processamento do Sistema de Controle: Ao receber um sinal, o controlador avalia a entrada, verifica se as condições para abertura foram atendidas e emite um comando para ativar o sistema de acionamento.

3. Braço mecânico acionado por motor: O motor de alta potência é ativado e, utilizando um mecanismo de redução para produzir torque estável, aciona o braço mecânico ou sistema de ligação em movimento.

4. Processo de abertura da porta: O braço mecânico empurra a porta para girar em torno de suas dobradiças, abrindo-a em um ângulo pré-definido. Este processo utiliza um mecanismo de “arranque suave” para evitar solavancos repentinos, garantindo que mesmo uma porta pesada de 300 kg abra suavemente.

5. Mantendo o estado aberto: A porta permanece na posição aberta por um período específico, que é ajustável.

6. Processo de fechamento automático: O sistema de controle emite um comando para fechar a porta; o motor inverte a direção e a porta fecha lentamente para evitar batidas ou impactos, garantindo assim uma operação segura mesmo com portas pesadas.

Quais são os métodos de instalação de um operador de porta giratória automática de 300 kg?

Devido aos requisitos específicos envolvidos no acionamento de painéis de portas pesados, o Operador Automático de Portas Giratórias de 300kg impõe altas demandas em estruturas de instalação, distribuição de carga e layout espacial. Existem três métodos principais de instalação, cada um adequado a diferentes condições arquitetônicas, tipos de portas e requisitos de projeto; durante a fase de consulta do projeto, analisaremos a sua situação específica e forneceremos recomendações personalizadas.

I. Tipo de ligação montada na parte superior

Para operadores de portas giratórias, este é o método de instalação mais comum e flexível. A unidade do motor principal é montada na parede ou viga diretamente acima da cabeceira da porta. Um braço de ligação de alta resistência conecta-se ao eixo de saída do motor em uma extremidade, enquanto a outra extremidade é articulada à seção superior da folha da porta. A folha da porta gira em torno das dobradiças originais, eliminando a necessidade de substituir os pivôs da porta existentes.

Vantagens:

Fácil de renovar: não requer modificação do piso, o que o torna ideal para modernizar edifícios existentes.

Fácil Manutenção: A unidade principal fica exposta, permitindo inspeção e reparo sem remover a porta.

Custo mais baixo: não requer componentes incorporados ou trabalhos complexos de engenharia civil.

Requisitos de instalação:

A parte superior da porta deve ser construída em concreto maciço ou aço; estruturas de aço leves são estritamente proibidas. A altura livre deve ser ≥ 2100 mm e os furos de montagem para o braço de articulação devem ser pré-perfurados na parte superior da folha da porta.

II. Tipo acionado por engrenagem montada na parte superior

Se o seu projeto exige alta precisão ou alto nível de estanqueidade, podemos recomendar este método de instalação. O motor e a caixa de redução estão integrados no conjunto do pivô superior. A folha da porta é montada através de dobradiças de suporte especializadas instaladas em encaixes articulados superiores e inferiores; o motor aciona diretamente o eixo de articulação superior, girando assim toda a folha da porta.

Vantagens:

Operação suave: Nenhum braço de articulação oscilante garante que a folha da porta permaneça estável e livre de oscilações.

Excelente hermeticidade: Comumente utilizado em salas limpas e laboratórios; quando combinado com tiras de vedação, atinge um alto grau de estanqueidade.

Simplicidade Estética: Nenhum braço de ligação exposto resulta em uma aparência visual mais limpa e simplificada.

Distribuição superior de carga: O peso da porta é dividido entre os pivôs superiores e inferiores, prolongando a vida útil das dobradiças.

Requisitos de instalação:

Requer a construção de um novo vão de porta ou uma renovação estrutural completa do vão existente. Uma placa de base para o soquete de articulação inferior deve ser embutida no piso e uma placa de aço de suporte deve ser embutida na estrutura superior. A própria folha da porta requer uma abertura central personalizada para acomodar o eixo de articulação superior. Este método deve ser abordado com cautela em projetos de renovação que envolvam estruturas existentes e pode não ser recomendado nesses casos.

III. Sistema Hidráulico Subterrâneo

Isto representa uma solução oculta projetada para ambientes comerciais de alto padrão e ambientes sem elementos estruturais suspensos. O cilindro hidráulico e o motor estão integrados em uma carcaça embutida no solo; uma haste se estende para cima a partir do chão para se conectar à borda inferior da folha da porta, fazendo com que a porta gire para fora de sua base ao abrir.

Vantagens:

Completamente Oculto: Nenhum equipamento visível está presente no alto, preservando assim a integridade estética da fachada do edifício.

Adequado para estruturas sem vigas: Ideal para espaços com paredes de cortina de vidro ou tetos suspensos em gesso cartonado.

Senso de ocasião aprimorado: Frequentemente utilizado em entradas de lojas de varejo de luxo, museus e vilas privadas para criar um efeito grandioso e cerimonial.

Requisitos de instalação:

A superfície do solo requer escavação de valas e trabalhos de pré-incrustação; a superfície acabada deve passar por tratamento impermeabilizante para evitar corrosão causada pelo acúmulo de água. Em caso de mau funcionamento, a tampa de acesso deve ser levantada para realizar a manutenção, o que pode ser relativamente inconveniente. Além disso, este sistema impõe requisitos rigorosos relativamente à planicidade e nivelamento do piso. Se o seu projeto dá uma prioridade particularmente alta à estética – e desde que as condições do local sejam compatíveis – este método de instalação é uma excelente escolha.

Perguntas frequentes

P: Qual é a diferença fundamental nos princípios operacionais entre um automatismo para porta giratória de 300 kg e um modelo de 150 kg?

R: A lógica operacional básica é idêntica; entretanto, a redundância de hardware difere significativamente.

Motor: O motor do automatismo para porta giratória automática de 300 kg apresenta maior potência e dissipadores de calor mais espessos.

Material da engrenagem: A unidade de 300 kg requer engrenagens usinadas com precisão inteiramente em aço para suportar imensas forças de cisalhamento.

Resistência da mola: Quando equipado com uma função de fechamento de porta, a pressão interna da mola de retorno no operador de porta giratória de 300 kg é 2 a 3 vezes maior que a das unidades padrão.

P: Por que a velocidade de abertura do operador de porta giratória de 300 kg parece relativamente lenta?

R: Isto se deve ao gerenciamento da energia cinética física; se uma porta de 300 kg se movesse muito rapidamente, a energia cinética que ela gera representaria um risco significativo à segurança.

As unidades de serviço pesado priorizam a estabilidade operacional sob alto torque – em vez de velocidade absoluta – para garantir a capacidade de parada instantânea em qualquer ponto do percurso da porta.
